利用frp工具实现内网穿透

利用frp工具实现内网穿透

注意：此工具依赖一个有公网 IP 的 PC 或服务器。内网穿透工具就是为了解决上述的没有公网 IP 的问题的。

frp简介

项目地址：http://github.com/fatedier/frp/releases

链接：http://pan.baidu.com/s/1zeFAiqYWLnhvje8Z8AIw_w
提取码：xpa8

下载：frp_windwos_amd64.zip这个(amd64是64系统,386是32位系统，现在电脑基本64位了)，比如frp_0.33.0_windows_amd64.zip

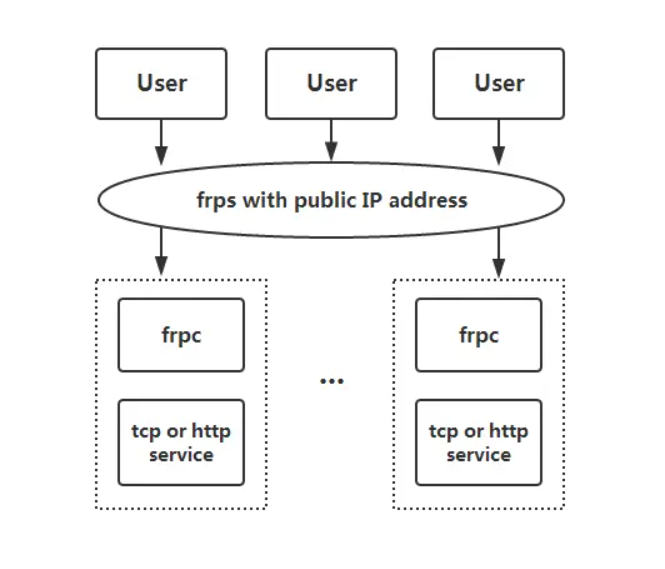

frp 是一个可用于内网穿透的高性能的反向代理应用，支持 tcp, udp 协议，为 http 和 https 应用协议提供了额外的能力，且尝试性支持了点对点穿透。名称其实就是使用了 Fast Reverse Proxy 的首字母缩写。架构如下：

案例:将内网Linux服务器上的web网站映射到公网上去

做具体的配置前，根据对应的操作系统及架构，从github 页面下载最新版本的程序。

将 frps 及 frps.ini 放到具有公网 IP 的机器上。请注意配置防火墙或安全组放过配置文件中使用的端口。

将 frpc 及 frpc.ini 放到处于内网环境的机器上。

在公网windows上部署frps

第一步：上传frp_0.39.1_windows_386到公网上的Windows服务器上

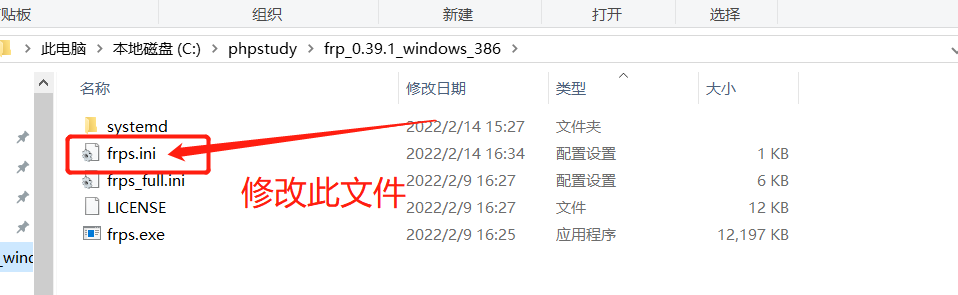

第二步：修改文件frps.ini文件

[common]
bind_port = 7000
vhost_http_port = 8000
token = anquanclub

第三步：在cmd中输入以下命令启动frps.exe程序

出现 frps started successfully 代表frps启动成功；

frps.exe -c ./frps.ini

在内网liunx上部署frpc

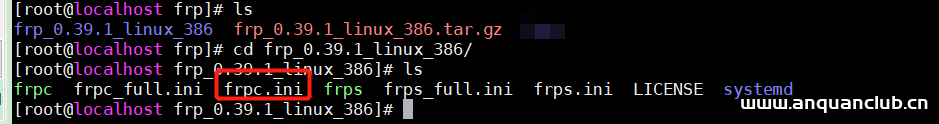

第四步：把frpc上传到本地内网的liunx服务器上并解压此文件

mkdir /frp #创建一个frp目录
cd /frp #切换到此目录下
ls #查看
上传frp_0.39.1_linux_386.tar.gz到此目录下
ls #查看
tar -zxvf frp_0.39.1_linux_386.tar.gz #解压
cd frp_0.39.1_linux_386  #切换到frp_0.39.1_linux_386 目录下
ls  #查看

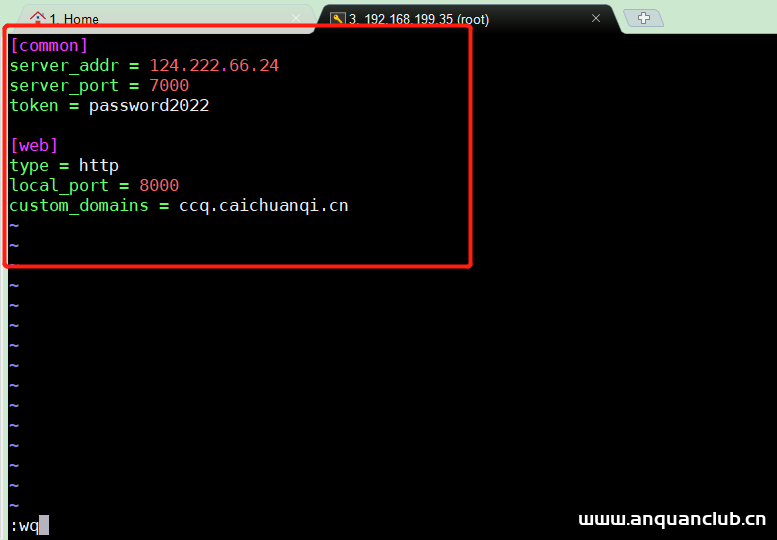

第五步：编辑 frpc.ini （这里需要有一个自己的域名）

vim frpc.ini #编辑

[common]
server_addr = 124.222.66.24
server_port = 7000
token = password2022

[web]
type = http
local_port = 8000
custom_domains = frp.anquanclub.cn

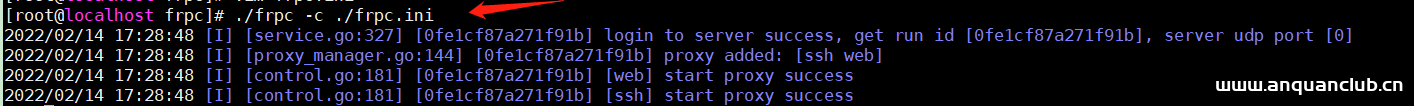

第六步：启动frpc，出现[web] start proxy success即可

./frpc -c ./frpc.ini #启动frpc

在浏览器访问

第七步:在浏览器上访问成功

使用场景

1. 通过 rdp 访问家里的机器

1. 修改 frps.ini 文件，为了安全起见，这里最好配置一下身份验证，服务端和客户端的 common 配置中的  token  参数一致则身份验证通过： # frps.ini

[common]
bind_port = 7000
# 用于身份验证，请自行修改，要保证服务端与客户端一致
token = password2022

修改 frpc.ini 文件，假设 frps 所在服务器的公网 IP 为 x.x.x.x：

[common]
server_addr = x.x.x.x
server_port = 7000
# 用于身份验证，请自行修改，要保证服务端与客户端一致
token = password2022
[rdp]
type = tcp
local_ip = 127.0.0.1
local_port = 3389
remote_port = 6000

启动 frpc：

./frpc -c ./frpc.ini

frpc.exe -c ./frpc.ini

通过 rdp 访问远程的机器，地址为：

x.x.x.x:6000

开机自启

windows系统

针对 Windows 系统，为了便于使用，可以配置一下开机的时候静默启动。

• 在 frpc.exe 的同级目录创建一个 start_frpc.vbs： ‘start_frpc.vbs ‘请根据实际情况修改路径

CreateObject("WScript.Shell").Run """D:\Program Files\frp_windows_amd64\frpc.exe""" & "-c" & """D:\Program Files\frp_windows_amd64\frpc.ini""",0

• 复制 start_frpc.vbs 文件，打开以下目录，注意将 <USER_NAME> 改为你的用户名：

C:\Users\<USER_NAME>\AppData\Roaming\Microsoft\Windows\Start Menu\Programs\Startup

鼠标右击，粘贴为快捷方式即可。

linux服务器

使用systemctl来控制启动

这个方法比较好用，很方便

sudo vim /lib/systemd/system/frps.service

在frps.service里写入以下内容

[Unit]
Description=fraps service
After=network.target syslog.target
Wants=network.target

[Service]
Type=simple
#启动服务的命令（此处写你的frps的实际安装目录）
ExecStart=/your/path/frps -c /your/path/frps.ini

[Install]
WantedBy=multi-user.target

然后就启动frps
sudo systemctl start frps
再打开自启动
sudo systemctl enable frps

• 如果要重启应用，可以这样，sudo systemctl restart frps
• 如果要停止应用，可以输入，sudo systemctl stop frps
• 如果要查看应用的日志，可以输入，sudo systemctl status frps

2. 通过 SSH 访问公司内网机器

frps 的部署步骤同上。

启动 frpc，配置如下：

[common]
server_addr = x.x.x.x
server_port = 7000 # 用于身份验证，请自行修改，要保证服务端与客户端一致
token = abcdefgh
[ssh] type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 6000

通过 SSH 访问内网机器，假设用户名为 test：

ssh -oPort=6000 test@x.x.x.x

3. 通过自定义域名访问部署于内网的 Web 服务

有时想要让其他人通过域名访问或者测试我们在本地搭建的 Web 服务，但是由于本地机器没有公网 IP，无法将域名解析到本地的机器，通过 frp 就可以实现这一功能，以下示例为 http 服务，https 服务配置方法相同， vhost_http_port 替换为 vhost_https_port， type 设置为 https 即可。

修改 frps.ini 文件，设置 http 访问端口为 8080：

# frps.ini
[common]
bind_port = 7000
vhost_http_port = 8080
# 用于身份验证，请自行修改，要保证服务端与客户端一致
token = abcdefgh

启动 frps：

 ./frps -c ./frps.ini

修改 frpc.ini 文件，假设 frps 所在的服务器的 IP 为 x.x.x.x，local_port 为本地机器上 Web 服务对应的端口， 绑定自定义域名

www.yourdomain.com

# frpc.ini
[common]
server_addr = x.x.x.x
server_port = 7000
# 用于身份验证，请自行修改，要保证服务端与客户端一致
token = abcdefgh

[web]
type = http
local_port = 80
custom_domains = yourdomain.com

启动 frpc： ./frpc -c ./frpc.ini

将  yourdomain.com 的域名 A 记录解析到 IP  x.x.x.x ，如果服务器已经有对应的域名，也可以将 CNAME 记录解析到服务器原先的域名。

通过浏览器访问  http://yourdomain.com:8080  即可访问到处于内网机器上的 Web 服务。

对外提供简单的文件访问服务

通过  static_file  插件可以对外提供一个简单的基于 HTTP 的文件访问服务。

frps 的部署步骤同上。

启动 frpc，启用  static_file  插件，配置如下：

# frpc.ini
[common]
server_addr = x.x.x.x
server_port = 7000
# 用于身份验证，请自行修改，要保证服务端与客户端一致
token = abcdefgh

[test_static_file]
type = tcp
remote_port = 6000
plugin = static_file
# 要对外暴露的文件目录
plugin_local_path = /tmp/file
# 访问 url 中会被去除的前缀，保留的内容即为要访问的文件路径
plugin_strip_prefix = static
plugin_http_user = abc
plugin_http_passwd = abc

通过浏览器访问 来查看位于  /tmp/file  目录下的 http://x.x.x.x:6000/static/  文件，会要求输入已设置好的用户名和密码。

常用功能

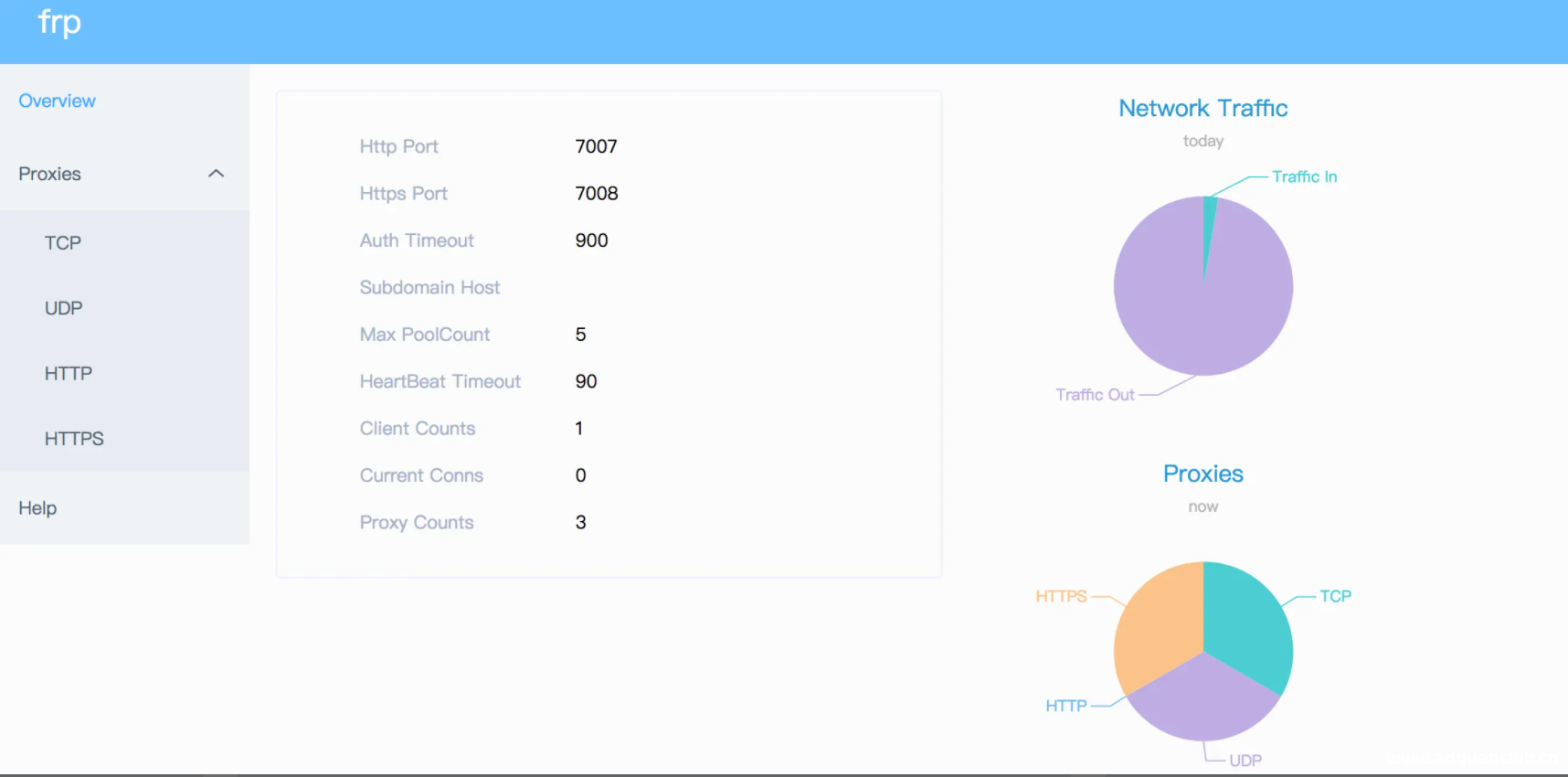

统计面板（Dashboard）

通过浏览器查看 frp 的状态以及代理统计信息展示。

注：Dashboard 尚未针对大量的 proxy 数据展示做优化，如果出现 Dashboard 访问较慢的情况，请不要启用此功能。

需要在 frps.ini 中指定 dashboard 服务使用的端口，即可开启此功能：

[common]
dashboard_port = 7500
# dashboard 用户名密码，默认都为 admin
dashboard_user = admin
dashboard_pwd = admin

打开浏览器通过  http://[server_addr]:7500  访问 dashboard 界面，用户名密码默认为  admin 。

加密与压缩

这两个功能默认是不开启的，需要在 frpc.ini 中通过配置来为指定的代理启用加密与压缩的功能，压缩算法使用 snappy：

# frpc.ini
[ssh]
type = tcp
local_port = 22
remote_port = 6000
use_encryption = true
use_compression = true

如果公司内网防火墙对外网访问进行了流量识别与屏蔽，例如禁止了 SSH 协议等，通过设置 use_encryption = true，将 frpc 与 frps 之间的通信内容加密传输，将会有效防止流量被拦截。

如果传输的报文长度较长，通过设置 use_compression = true 对传输内容进行压缩，可以有效减小 frpc 与 frps 之间的网络流量，加快流量转发速度，但是会额外消耗一些 CPU 资源。

TLS

从 v0.25.0 版本开始 frpc 和 frps 之间支持通过 TLS 协议加密传输。通过在  frpc.ini  的 common 中配置  tls_enable = true  来启用此功能，安全性更高。

为了端口复用，frp 建立 TLS 连接的第一个字节为 0x17。

注意： 启用此功能后除 xtcp 外，不需要再设置 use_encryption。

代理限速

目前支持在客户端的代理配置中设置代理级别的限速，限制单个 proxy 可以占用的带宽。

# frpc.ini
[ssh]
type = tcp
local_port = 22
remote_port = 6000
bandwidth_limit = 1MB

在代理配置中增加  bandwidth_limit  字段启用此功能，目前仅支持 MB 和 KB 单位。

范围端口映射

在 frpc 的配置文件中可以指定映射多个端口，目前只支持 tcp 和 udp 的类型。

这一功能通过 range: 段落标记来实现，客户端会解析这个标记中的配置，将其拆分成多个 proxy，每一个 proxy 以数字为后缀命名。

例如要映射本地 6000-6005, 6007 这 6 个端口，主要配置如下：

# frpc.ini
[range:test_tcp]
type = tcp
local_ip = 127.0.0.1
local_port = 6000-6006,6007
remote_port = 6000-6006,6007

实际连接成功后会创建 8 个 proxy，命名为  test_tcp_0, test_tcp_1 … test_tcp_7。

更多配置

由于 frp 目前支持的功能和配置项较多，完整的示例配置文件请参考：

frps 完整配置文件

frpc 完整配置文件

frps/c开机自启

三个关键文件

1. frpc (这里指frpc的启动程序)
2. frpc.ini (配置文件)
3. frpc.service (包装成一种服务)

在服务器端使用 Systemd 管理 frps

# 需要先 cd 到 frp 解压目录.

# 复制文件
cp frps /usr/local/bin/frps
mkdir /etc/frp
cp frps.ini /etc/frp/frps.ini

# 编写 frp service 文件，以 ubuntu 为例
vim /usr/lib/systemd/system/frps.service (有时候需要手动创建system文件夹)
# 内容如下
[Unit]
Description=frps
After=network.target

[Service]
TimeoutStartSec=30
ExecStart=/usr/local/bin/frps -c /etc/frp/frps.ini
ExecStop=/bin/kill $MAINPID

[Install]
WantedBy=multi-user.target

# 启动 frp 并设置开机启动
systemctl enable frps
systemctl start frps
systemctl status frps

# 部分服务器上,可能需要加 .service 后缀来操作,即:
systemctl enable frps.service
systemctl start frps.service
systemctl status frps.service

在客户端使用 Systemd 管理 frpc

# 需要先 cd frp 解压目录.

# 复制文件
cp frpc /usr/local/bin/frpc
mkdir /etc/frp
cp frpc.ini /etc/frp/frpc.ini

# 编写 frp service 文件，以 centos7 为例,适用于 debian
vim /usr/lib/systemd/system/frpc.service
# 内容如下
[Unit]
Description=frpc
After=network.target

[Service]
TimeoutStartSec=30
ExecStart=/usr/local/bin/frpc -c /etc/frp/frpc.ini
ExecStop=/bin/kill $MAINPID

[Install]
WantedBy=multi-user.target

# 启动 frp 并设置开机启动
systemctl enable frpc
systemctl start frpc
systemctl status frpc

#查看frpc服务是否生效
sudo systemctl list-units |grep frpc
#只要显示 frpc.service loaded active running  就表示服务开启成功

# 部分服务器上,可以需要加 .service 后缀来操作,即:
systemctl enable frpc.service
systemctl start frpc.service
systemctl status frpc.service

总结

注意:frps 或 frpc 启动无效时,可以尝试先停止服务。比如:

systemctl stop frpc

一般出错都是在frpc启动程序的路径和frpc.ini文件路径不对，导致服务开启失败。
